구급차 산소 매니폴드

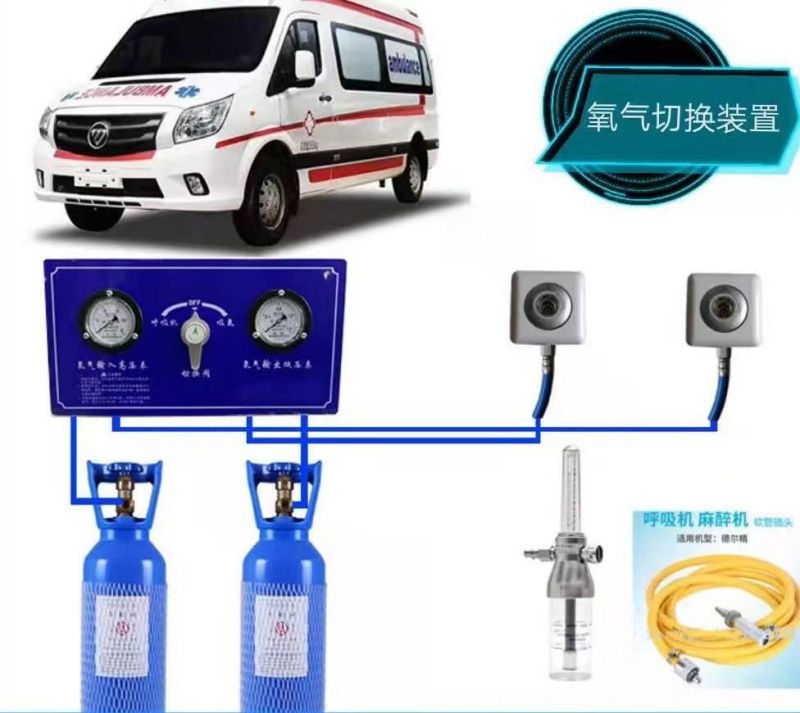

Weclearmed® 구급차 산소 매니폴드는 산소 소비량이 많은 구급차에 적합하며, 병에 담긴 고압 산소가 금속 호스를 통해 제어판의 메인 파이프로 공급됩니다. 감압 후 고압 산소는 응급 처치를 위한 산소 공급원으로 사용되는 저압 파이프라인을 통해 산소 터미널로 이송됩니다. 작동 원리는 고압 산소를 저압으로 감압하여 각각의 파이프라인을 통해 산소 터미널로 전달하는 것입니다.

문의 보내기

제품 설명

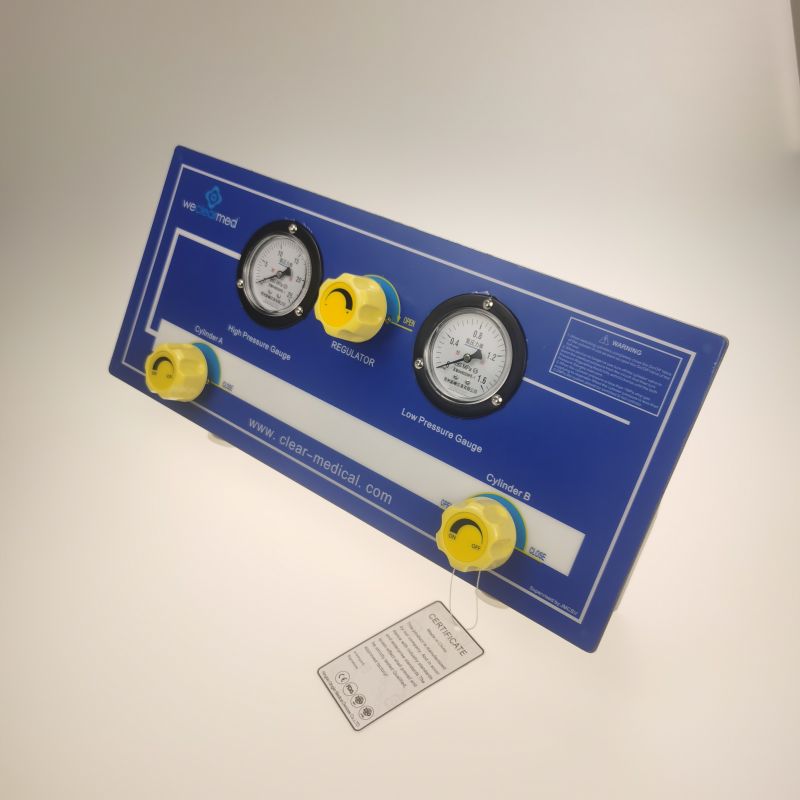

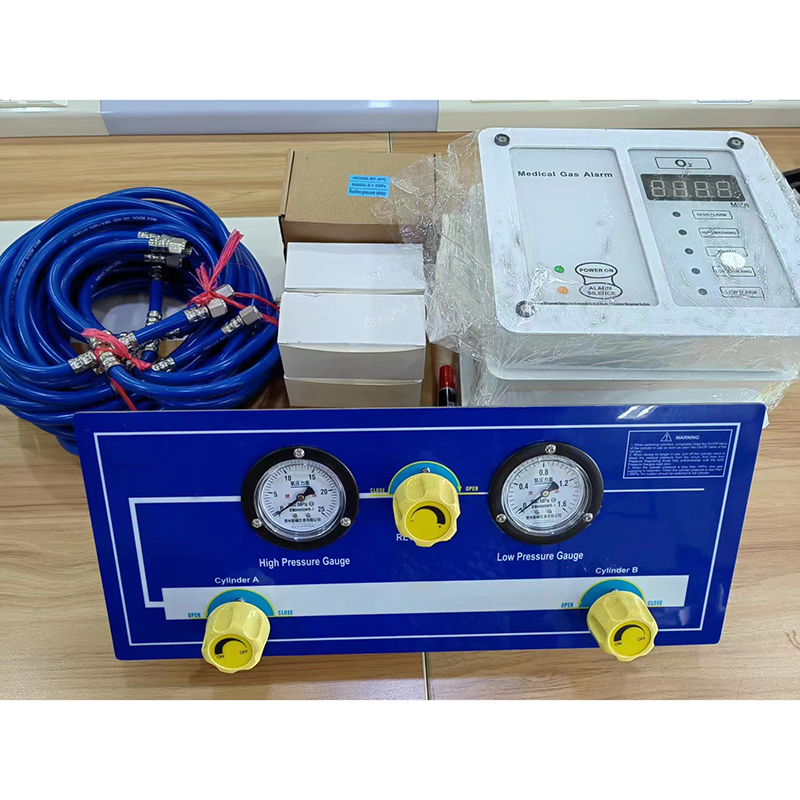

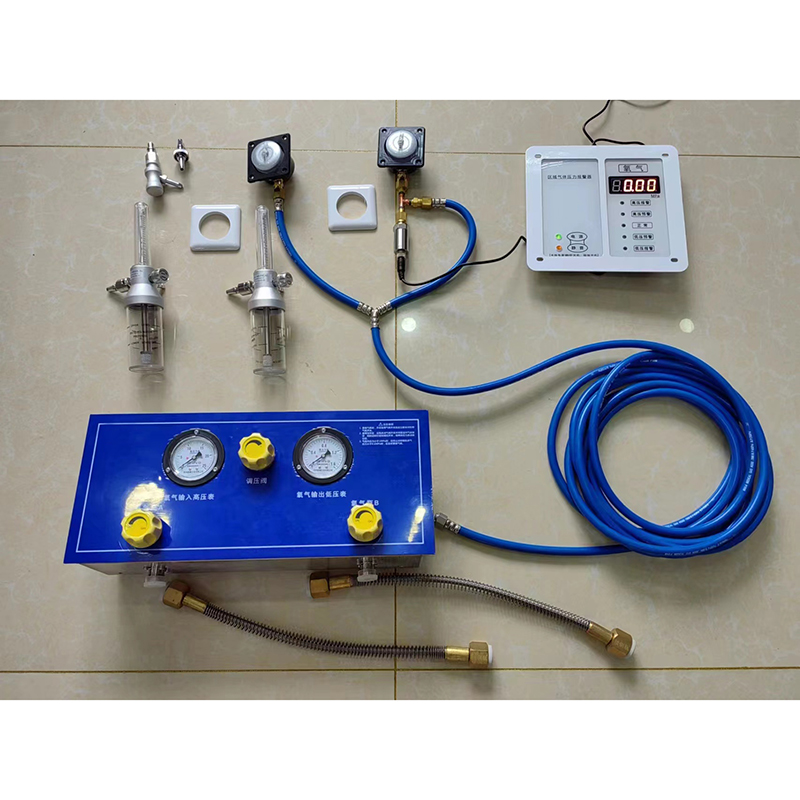

Weclearmed® 구급차 산소 매니폴드에는 두 개 이상의 산소 실린더를 동시에 연결할 수 있는 제어판이 있습니다. 고압 산소를 저압으로 감압합니다. 구급차 매니폴드 시스템은 중앙 집중식 가스 공급 시스템의 일종입니다. 제어판은 G5/8 스레드를 통해 산소 실린더에 연결된 금속 호스로 구성되며 각 실린더는 해당 고압 스위칭을 통해 제어판에 연결됩니다. 각각의 고압 파이프라인을 별도로 제어하는 밸브입니다. 전환 밸브 끝에 각 산소 실린더를 연결하는 고압 배관이 서로 연결되어 있습니다. 가스 매니폴드 중앙에 있는 티 조인트로 고압 게이지, 조절기 및 고압 파이프라인을 연결합니다. 고압 게이지는 제어판의 고압 튜브의 산소 압력을 모니터링하는 데 사용됩니다. 조절기는 산소 압력을 조절하는 데 사용됩니다. 고압 산소를 필요한 압력으로 설정한 다음 저압 끝으로 출력합니다. 저압 끝은 산소 터미널, 안전 밸브 및 저압 게이지에 연결됩니다. 저압 게이지는 제어 표면의 저압 파이프라인의 압력을 모니터링하는 데 사용됩니다. 안전 밸브는 출력 압력이 설계 압력보다 높을 때 자동으로 공기를 배출하여 출력 압력의 안전성과 안정성을 보장합니다.

매개변수

모델	YDJHC-A2	YDJHC-A3	YDJHC-A4	YDJHC-A5
입력 압력	2~15(MPa)	2~15(MPa)	2~15(MPa)	2~15(MPa)
출력 압력	0~0.6(MPa)	0~0.6(MPa)	0~0.6(MPa)	0~0.6(MPa)
용법	산소 감압 밸브	산소 감압 밸브	산소 감압 밸브	산소 감압 밸브
적용 가능한 매체	산소	산소	산소	산소
안전 밸브 배기 압력	0.8 ～0.9(MPa)	0.8 ～0.9(MPa)	0.8 ～0.9(MPa)	0.8 ～0.9(MPa)
구조	압력 조절	압력 조절	압력 조절	압력 조절
입출력 수	2/1	3/1	4/1	5/1
출력 유량	≥60L/분	≥60L/분	≥60L/분	≥60L/분
