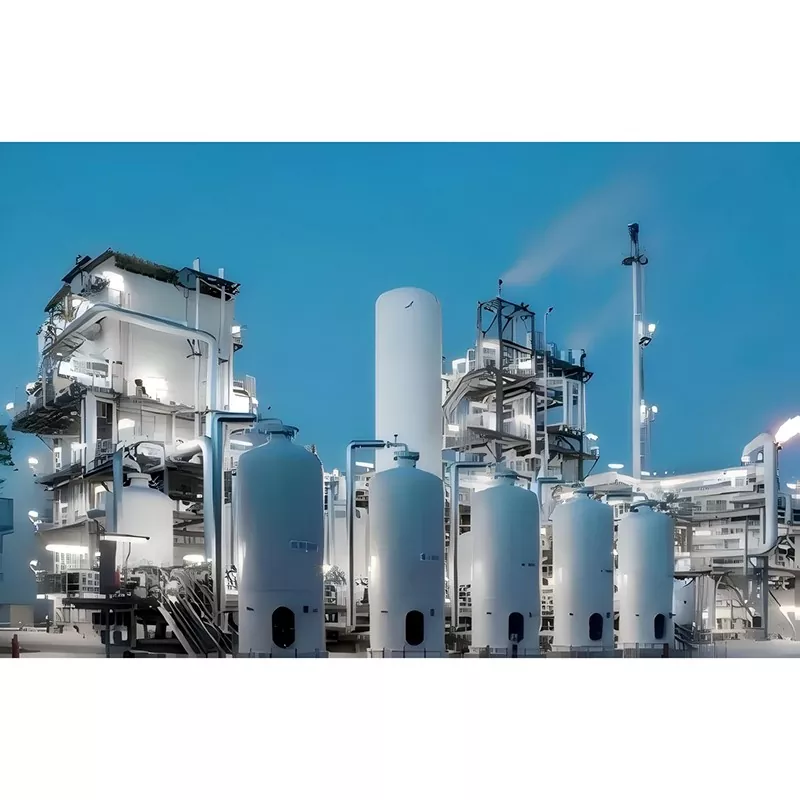

깊은 냉각 아르곤 장치

딥 냉각 아르곤 장치 공정은 공기 분리 장비에 저압 공정을 도입하여 공기 분리의 에너지 소비를 줄이고 작동의 안전성을 향상시킵니다. 공정 계산 및 단위 장비 설계는 해당 화학 소프트웨어를 채택하여 공정 증류 계산 및 구조 계산을 수행하여 장비가 고급 및 신뢰할 수 있도록합니다.

시장 수요를 충족시키기 위해 회사는 기존의 외부 압축 공기 분리 장비를 생산할뿐만 아니라 일련의 내부 압축 공기 분리 프로세스를 개발하여 전체 장비 세트의 설치 작업량과 장비 유지 보수량을 줄입니다.

사양 분류

작업 원칙

1. 기본 원리 : 산소와 질소의 상이한 끓는점 (아르곤)에 기초하여 분리를 달성하기위한 액화 공기.

2. 공기 액화에 필요한 냉각은 압축기로 공기를 압력화 한 다음 팽창기를 통해 가스를 팽창시켜 공기 분리 장비에 필요한 대부분의 냉각을 생성하고, 나머지 냉각은 분별 기의 환류 가스에 의해 제공됩니다.

3. 공기 분리 : 증류 컬럼에서 상승 가스 및 하류 액체는 플레이트 또는 포장에서 열 및 질량 전달 을가합니다. 상승 가스의 질소 함량은 증가하는 반면, 다운 스트림 액체의 산소 함량은 증가합니다.

분리 과정

1. 단일 제품 (질소 또는 산소)을 생산하는 단일 타워 공정.

2. 이중 타워 공정 : 산소와 질소는 동시에 추출 될 수 있습니다.

3. 다중 타워 공정 : 산소, 질소 및 아르곤을 동시에 추출 할 수 있습니다.

4. 내부 압축 공정 : 제품 산소 (또는 질소)는 콜드 박스에서 펌프 압축에 의해 필요한 압력으로 직접 압축됩니다.

5. 외부 압축 공정 : 콜드 박스의 제품의 가스 압력은 대기이며, 제품은 후면의 부스터에 의해 필요한 압력으로 압축됩니다.

프로세스 생산

1. 공기 압축 : 필터에 의한 기계적 불순물에서 필터링 된 공기는 공기 압축기로 들어가서 원하는 압력으로 압축됩니다.

2. 공기 사전 냉각 : 사전 냉각 시스템에서 공기는 올바른 온도로 냉각되고 자유 수가 분리됩니다.

3. 공기 정제 : 흡착제의 흡착제에 의한 물, 이산화탄소 및 기타 탄화수소 제거.

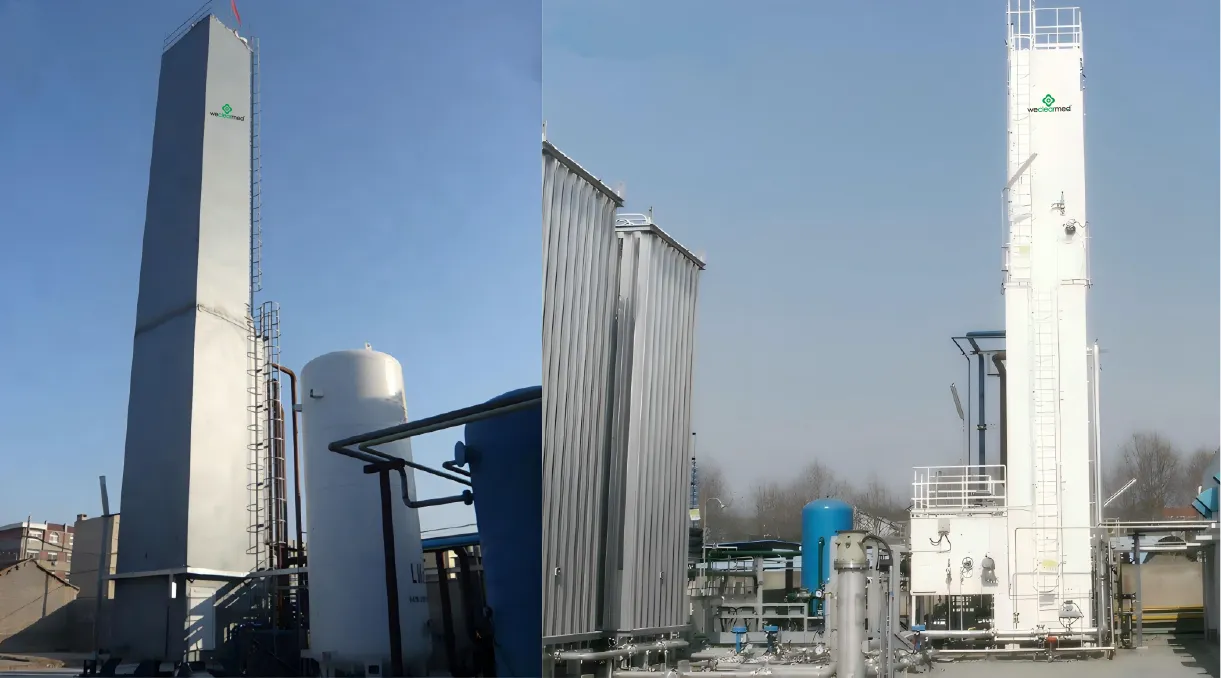

4. 분별기 콜드 박스 : 깨끗한 공기가 콜드 박스로 들어가서 열교환기를 통해 액화 온도에 가까운 온도로 냉각 된 다음 증류 컬럼으로 들어간 다음 부분에서 질소를 얻고 하부에서 산소를 얻습니다.
