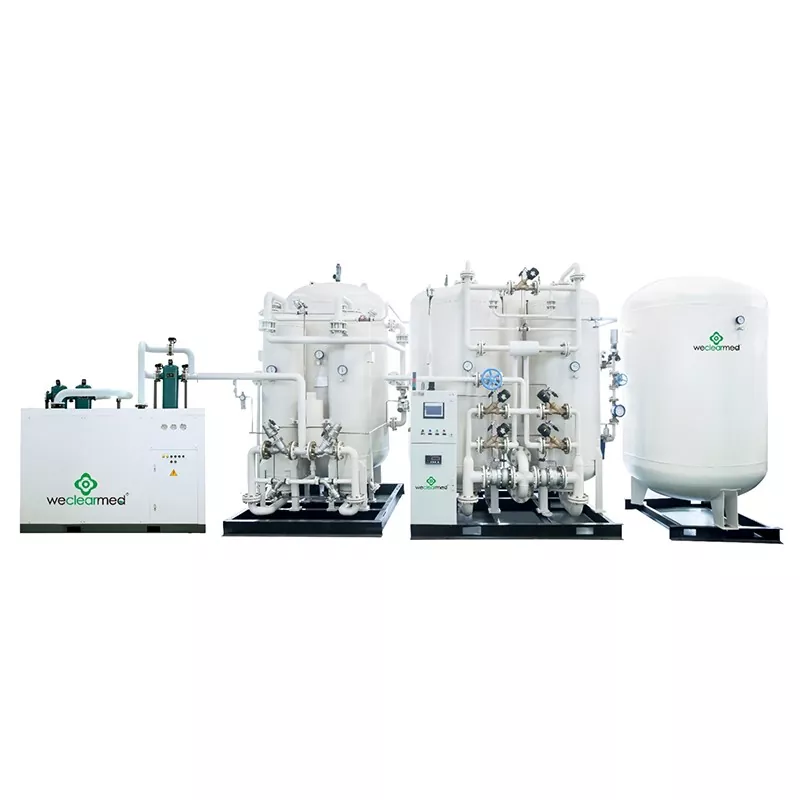

PSA 생성기

PSA 생성기 공정은 공기 분리 장비에 저압 공정을 도입하여 공기 분리의 에너지 소비를 줄이고 작동의 안전성을 향상시킵니다. 프로세스 계산 및 단위 장비 설계는 공정 증류 계산 및 구조 계산을 위해 해당 화학 소프트웨어를 사용하여 장비가 진보되고 신뢰할 수 있도록합니다.

시장 수요를 충족시키기 위해 회사는 기존의 외부 압축 공기 분리 장비를 생산할뿐만 아니라 일련의 내부 압축 공기 분리 프로세스를 개발하여 완전한 장비 및 장비 유지 보수 세트의 설치 작업을 줄였습니다.

이 회사는 스키드 장착 설계로 정화 시스템을 설계하고 개발하여 현장에서 배관 설치 시간을 최소화했습니다. 액체 공기 분리 장비는 가스 공기 분리 장비보다 더 냉각 용량이 필요합니다.

액체 공기 분리 장비의 다양한 출력에 따르면, 우리는 다양한 냉동 사이클 공정을 사용합니다. 가압 터빈 팽창 냉장, 저온 사전 냉각 메커니즘 냉장, 압축기 고압 팽창기 확장 냉동 냉동 냉동 냉동 냉동 냉장 등을 사용하여 에너지 소비를 줄이기위한 목표를 달성합니다. 제어 시스템은 DC 또는 PLC 제어 시스템 및 보조 현장 계측을 채택하여 간단한 작동, 안정성 및 신뢰성을 달성하기위한 전체 장비 세트를 채택합니다.

기술 과정

1. 공기 압축기 (나사 유형) : 공기는 공기를 8 bar로 수집하고 압축하기 위해 원료로 사용됩니다.

2. 콜드 드라이어 : 표준 구성은 공기에서 수분과 불순물을 제거하여 공기의 이슬점 -20 ℃ (중간 구성을 사용하여 adsorption dryer를 사용하고, 이슬점은 -40 ℃에 도달합니다. 고급 구성은 조합 건조기, 이슬점에 도달합니다).

3. 정밀 필터 : A/T/C 오일 및 먼지 제거 및 불순물 제거 용 3 단계 필터

4. 공기 완충 탱크 : 산소 및 질소의 후속 흡착 및 분리를위한 원료 및 건조 공기를 원료 및 건조 공기로 저장합니다.

5. 흡착 타워 : A & B 흡착 타워는 교대로 작동하고 흡착을 재생하며 나트륨 유형 분자 체를 채워 산소 분자를 걸러 낼 수 있습니다.

6. 산소 및 질소 분석기 : 산소 및 질소 순도의 실시간 모니터링 및 분석

7. 밸브 및 파이프 라인 : 지능형 제어 밸브는 장비, PLC 제어, SUS304 파이프 라인의 완전 자동 작동을 달성합니다.

8. 산소 및 질소 완충 탱크 : 자격을 갖춘 순도로 산소 및 질소 저장

9. 압력 조절기 : 산소 및 질소의 출구 압력을 조정하고 안정화합니다 (3-6 bar).

10. 먼지 필터 : 산소와 질소의 분자 체로 인한 먼지를 제거하십시오.

11. 점검 밸브 : 산소와 질소 환류를 방지합니다

12. 터보 차저 : 산소 및 질소 부스터는 산소와 질소의 압력을 충전 압력, 보통 150 bar 또는 200 bar에 향상시킵니다.

13. 압력 조절 밸브 : 산소 및 질소 압축기 압력 조절

14. 충전 방전 : 고압 산소 및 질소를 각 가스 실린더로 전환
